產品簡介

帶LED診斷指示的隔離型防雷PROFIBUS總線連接器。用于PROFIBUS網絡、PPI網絡、MPI網絡和自由口通信網絡等，解決通信中的干擾和燒口問題，最大通信距離符合PROFIBUS標準，速率0～10Mbps自適應，直接替代傳統的非隔離總線連接器。

技術參數

●  隔離電壓：1500VDC，電源對RS485和RS485對RS485全隔離。

●  電源：自動選擇PLC的編程口或PROFIBUS-DP插座（DB9F孔座）的7腳（+）和2腳（-）提供的24VDC±10%電源供電，或6腳（+）和5腳（-）提供5VDC±10%電源供電，有其一即可。

●  功耗：約0.7W。

●  通信速率：0～10Mbps無延時自動適應。

●  內部集成終端電阻和偏置電阻，由開關切換。

●  具有PWR（電源）、TXD（發送數據）、RXD（接收數據）、Term（終端電阻）診斷指示燈。

●  各個傳輸速率下通信電纜允許的最大長度符合PROFIBUS標準：

●  一段總線上最多可掛32個PFB-G，通過加裝PROFIBUS中繼器或集線器可增加至數百個站點。

●  隔離后的RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433。同時具有±15KV ESD（靜電）保護。

●  自恢復過流保護，隔離后的RS485端口能承受高達60V的持續電壓引起的持續過電流。

●  工作溫度：-40～+85℃工業級工作溫度。

●  外形尺寸：80mm×17mm×40mm（長×寬×高），重量：50克。

● 安裝方式：直接插入設備的PROFIBUS/MPI/PPI標準插座（DB9F孔座）。

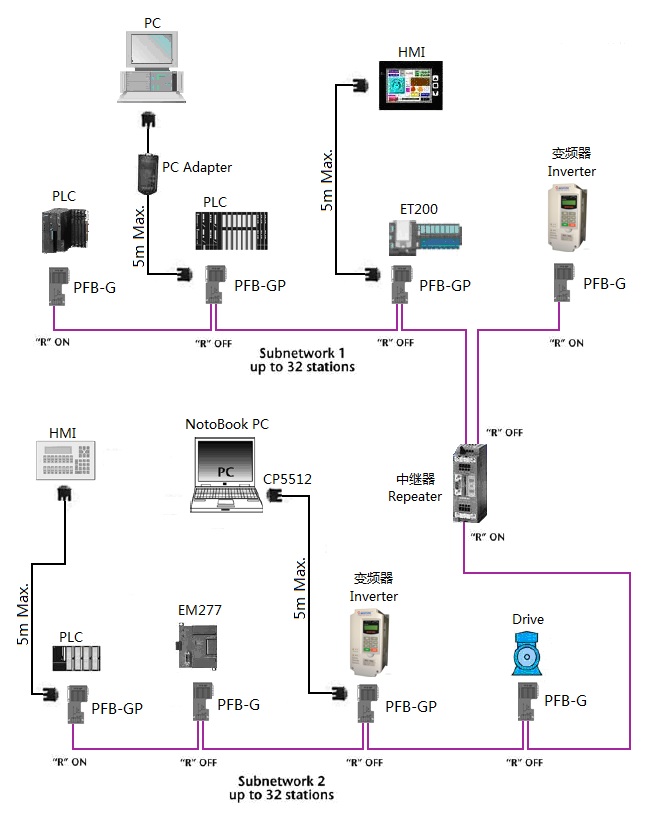

應用拓撲
